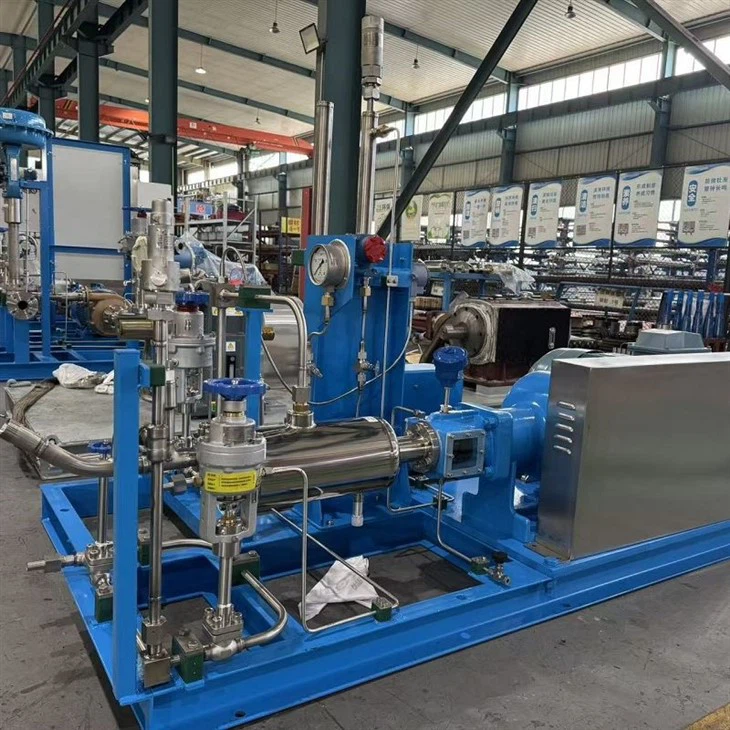

Измерение расхода является важнейшим аспектом промышленного насосного агрегата, обеспечивающим эффективную работу, точный контроль процесса и соответствие различным отраслевым стандартам. Как надежный поставщик промышленных насосных агрегатов, мы понимаем важность выбора правильных устройств измерения расхода для различных применений. В этом блоге мы рассмотрим различные типы устройств измерения расхода, обычно используемых в промышленных насосных агрегатах, их характеристики и факторы, которые следует учитывать при их выборе.
Типы устройств измерения расхода
1. Расходомеры с диафрагмой
Расходомеры с диафрагмой являются одним из наиболее широко используемых устройств измерения расхода в промышленных насосных агрегатах. Их работа основана на принципе создания перепада давления на диафрагме, установленной в трубопроводе. Падение давления пропорционально квадрату расхода, что позволяет рассчитать расход с использованием уравнения Бернулли.
Преимущества:
- Простая и недорогая конструкция
- Подходит для широкого спектра жидкостей, включая жидкости, газы и пар.
- Может выдерживать высокие скорости потока и давления.
Недостатки:
- Относительно высокая постоянная потеря давления
- Требует тщательной установки и калибровки для обеспечения точности.
- Подвержены износу и коррозии, что со временем может повлиять на точность измерений.
2. Расходомеры Вентури
Расходомеры Вентури работают по тому же принципу, что и расходомеры с диафрагменной диафрагмой, но вместо диафрагмы в них используется трубка Вентури. Трубка Вентури имеет постепенно сходящиеся и расширяющиеся секции, что создает более обтекаемый поток и снижает постоянные потери давления по сравнению с расходомерами с диафрагмой.
Преимущества:
- Меньшая постоянная потеря давления, чем у расходомеров с диафрагменной диафрагмой.
- Более высокая точность и повторяемость
- Меньше подвержен износу и коррозии.
Недостатки:
- Более дорогая и сложная конструкция, чем расходомеры с диафрагмой.
- Больший физический размер, который может потребовать больше места в насосной раме.
3. Магнитные расходомеры.
Магнитные расходомеры, также известные как магнитметры, измеряют скорость потока проводящих жидкостей на основе закона электромагнитной индукции Фарадея. Они состоят из пары электродов, установленных в трубопроводе, и магнитного поля, создаваемого перпендикулярно потоку жидкости. Когда проводящая жидкость проходит через магнитное поле, возникает электродвижущая сила (ЭДС), которая пропорциональна скорости потока.
Преимущества:
- Отсутствие движущихся частей, что снижает требования к техническому обслуживанию и снижает риск засорения.
- Высокая точность и линейность в широком диапазоне скоростей потока.
- Подходит для измерения расхода агрессивных и абразивных жидкостей.
Недостатки:
- Ограничено проводящими жидкостями с минимальной проводимостью.
- Относительно высокая стоимость по сравнению с другими устройствами измерения расхода.
- Чувствителен к внешним магнитным полям, которые могут повлиять на точность измерений.
4. Ультразвуковые расходомеры
Ультразвуковые расходомеры используют ультразвуковые волны для измерения расхода жидкостей. Существует два основных типа ультразвуковых расходомеров: транзитно-временные и доплеровские. Ультразвуковые расходомеры с временем прохождения измеряют разницу во времени, которое требуется ультразвуковым волнам для прохождения вверх и вниз по потоку в жидкости, а ультразвуковые доплеровские расходомеры измеряют сдвиг частоты ультразвуковых волн, отраженных от частиц или пузырьков в жидкости.
Преимущества:
- Бесконтактный монтаж, не требующий разрезания трубопровода
- Подходит для измерения расхода чистых и грязных жидкостей.
- Высокая точность и повторяемость
Недостатки:
- Чувствителен к присутствию пузырьков воздуха, твердых частиц и перепадам температуры в жидкости.
- Ограничено жидкостями с определенными акустическими свойствами.
- Относительно высокая стоимость моделей высокой точности.
5. Турбинные расходомеры
Турбинные расходомеры измеряют расход жидкости путем измерения частоты вращения ротора турбины, установленной в трубопроводе. Когда жидкость проходит через турбину, она заставляет ротор вращаться со скоростью, пропорциональной расходу. Затем скорость вращения измеряется с помощью магнитного датчика или оптического датчика.
Преимущества:
- Высокая точность и повторяемость
- Широкий диапазон диапазонов
- Подходит для измерения расхода чистых и маловязких жидкостей.
Недостатки:
- Движущиеся части, которые требуют регулярного обслуживания и могут быть повреждены мусором в жидкости.
- Чувствителен к изменениям вязкости и плотности жидкости.
- Ограничено относительно низкими скоростями потока
Факторы, которые следует учитывать при выборе устройств измерения расхода
При выборе устройства измерения расхода для промышленного насосного агрегата необходимо учитывать несколько факторов, чтобы обеспечить точные и надежные измерения. Эти факторы включают в себя:
1. Свойства жидкости
Свойства измеряемой жидкости, такие как вязкость, плотность, проводимость и коррозионная активность, играют решающую роль в определении пригодности устройства измерения расхода. Например, магнитные расходомеры подходят для измерения расхода проводящих жидкостей, а ультразвуковые расходомеры больше подходят для непроводящих жидкостей.
2. Диапазон расхода
Диапазон скорости потока измеряемой жидкости является еще одним важным фактором, который следует учитывать. Различные устройства измерения расхода имеют разные диапазоны скорости потока, поэтому важно выбрать устройство, которое может точно измерять скорость потока в ожидаемом диапазоне. Например, турбинные расходомеры подходят для измерения расходов от низких до средних, а расходомеры Вентури могут работать с высокими скоростями потока.
3. Требования к точности
Требования к точности измерения расхода зависят от конкретного применения. Некоторые приложения могут требовать высокой точности, тогда как другие могут допускать более низкий уровень точности. Важно выбрать устройство измерения расхода, которое сможет обеспечить требуемый уровень точности.
4. Установка и обслуживание
Также следует учитывать требования к установке и техническому обслуживанию устройства измерения расхода. Некоторые устройства, такие как магнитные расходомеры и ультразвуковые расходомеры, можно устанавливать незаметно, что сокращает время и стоимость установки. Другие устройства, такие как турбинные расходомеры, требуют регулярного обслуживания для обеспечения точных измерений.
5. Стоимость
Стоимость устройства измерения расхода является важным фактором, особенно для крупномасштабного промышленного применения. Важно сбалансировать стоимость устройства с его производительностью и надежностью, чтобы обеспечить оптимальное соотношение цены и качества.
Применение устройств измерения расхода в промышленных насосных агрегатах
Устройства измерения расхода используются в широком спектре применений в промышленных насосных агрегатах, в том числе:
1. Химическая обработка
На химических заводах устройства измерения расхода используются для измерения скорости потока различных химикатов и реагентов, чтобы обеспечить точное смешивание и контроль реакции. Например, магнитные расходомеры обычно используются для измерения расхода агрессивных химикатов, а турбинные расходомеры используются для измерения расхода растворителей и других жидкостей с низкой вязкостью.
2. Нефтяная и газовая промышленность
В нефтегазовой промышленности расходомеры используются для измерения расхода сырой нефти, природного газа и других нефтепродуктов. Расходомеры Вентури и расходомеры с диафрагмой обычно используются для измерения расхода жидкостей под высоким давлением и с высокой скоростью потока, а ультразвуковые расходомеры используются для неинтрузивного измерения потоков газа и жидкости.
3. Очистка воды и сточных вод
На станциях очистки воды и сточных вод расходомерные устройства используются для измерения расхода воды, сточных вод и других жидкостей. Магнитные расходомеры и ультразвуковые расходомеры обычно используются для измерения расхода воды и сточных вод, а турбинные расходомеры используются для измерения расхода химикатов и добавок.
4. Производство электроэнергии
На электростанциях расходомеры используются для измерения расхода пара, воды и других жидкостей в котле, турбине и системах охлаждения. Расходомеры с диафрагмой и расходомеры Вентури обычно используются для измерения расхода пара и воды, а магнитные расходомеры используются для измерения расхода проводящих жидкостей в электрических генераторах.
Заключение
Измерение расхода является важной частью промышленного насосного агрегата, и выбор правильного устройства измерения расхода имеет решающее значение для обеспечения точной и надежной работы. Являясь ведущим поставщиком промышленных насосных агрегатов, мы предлагаем широкий ассортимент устройств измерения расхода для удовлетворения разнообразных потребностей наших клиентов. Если вам нужен простой и недорогой расходомер с диафрагмой или высокоточный магнитный расходомер, у нас есть знания и опыт, которые помогут вам выбрать подходящее устройство для вашего применения.
Если вы хотите узнать больше о наших промышленных насосных станциях и устройствах для измерения расхода или у вас есть какие-либо вопросы или требования, пожалуйста, свяжитесь с нами. Мы с нетерпением ждем возможности обсудить ваши потребности и предоставить вам лучшие решения для ваших промышленных насосных систем.
Ссылки
- Миллер, Р.В. (1996). Справочник по инженерному измерению расхода. МакГроу-Хилл.
- Спитцер, Д.В. (2001). Измерение расхода: Практические руководства по измерению и контролю. ISA — Общество приборов, систем и автоматизации.
- Бек, М.С., и Пласковски, А. (2009). Измерение расхода в открытых каналах. Уайли.
